新能源汽车电驱系统EMC挑战:CST仿真提供的合规化路径
添加HanTop-MKT，获取正版CST电磁仿真软件价格
一、 CST Studio Suite 软件矩阵概览
CST（Computer Simulation Technology）以其卓越的3D全波电磁场仿真技术闻名。其核心产品CST Studio Suite（CST工作室套装）作为业界领先的3D EM仿真工具，集成了七大专业子软件，能够无缝覆盖从微观芯片到宏观系统级的全链路设计需求：
● CST微波工作室（Microwave Studio）：专为高频器件打造，覆盖电磁波至光波全频段。可针对各类复杂结构与材料，精准、高效地完成S参数提取、辐射特性及散射问题的3D仿真。
● CST设计工作室（Design Studio）：提供通用的电路仿真能力。不仅支持时域非线性电路与频域电路仿真，还能实现3D电磁场与电路的场路协同仿真，并兼容导入SPICE、TOUCHSTONE、IBIS等参数化模型。
● CST印制电路板工作室（PCB Studio）：聚焦于板级设计，专门针对印制电路板的信号完整性（SI）、电源完整性（PI）以及电磁兼容性（EMC）进行深度分析。
● CST电缆工作室（Cable Studio）：面向线缆线束的专业级仿真工具，致力于解决复杂线束在真实工况下的信号完整性（SI）及EMI/EMS（电磁兼容）问题。
● CST电磁工作室（EM Studio）：内置静场与低频场求解器，适用于传感器、驱动装置、变压器及线性电机等低频电磁设备的仿真分析。
● CST粒子工作室（Particle Studio）：专注于自由移动带电粒子的完全一致性仿真。涵盖二次电子发射、爆炸发射等物理现象，广泛应用于电子枪、阴极射线管、粒子加速器及磁控管等设备的研发。
● CST多物理场工作室（MPhysics Studio）：专攻热力学与机械应力问题。该模块通常与其他子软件联动，计算由电磁损耗引发的热效应及热形变，支持各向同性/异性热传导及温变材料等复杂耦合仿真任务。

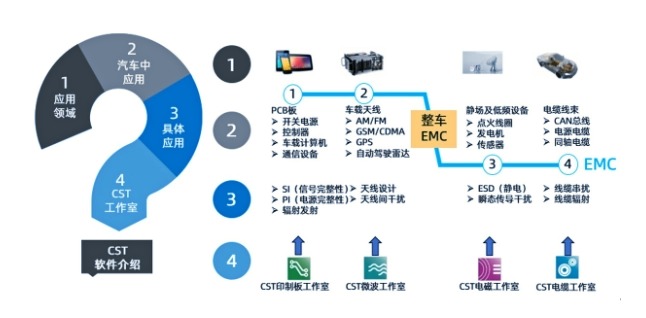

二、 CST在汽车电子领域的深度赋能
在汽车智能化与电动化进程中，CST为整车及零部件的电磁兼容（EMC）与射频设计提供了全方位的解决方案：
1. 部件级EMC设计优化 通过对印制电路板进行信号完整性（SI）与电源完整性（PI）仿真，工程师能够在设计早期验证走线与布局的合理性，从而显著提升最终产品的EMC测试通过率。
2. 电驱系统EMC评估 针对新能源汽车的核心电驱系统，CST能够精确仿真瞬变电压通过共用电源网络向其他电子系统耦合的传导干扰，评估各模块间的相互干扰情况，并对高压电缆的辐射发射情况进行预测。
3. 线缆线束EMC分析 通过模拟车内复杂线束的布局及电磁辐射状态，评估线缆的辐射强度。基于仿真结果，工程师可提前判断是否需要增加屏蔽措施，从而大幅减少后期物理样机的整改工作量并降低成本。
4. 车载天线与雷达系统设计
● 玻璃天线仿真：支持对挡风玻璃内嵌细金属丝天线、玻璃表面印刷天线及透明导电薄膜天线等多种形态进行性能评估。
● 多天线布局优化：分析多种天线间的互耦效应，在保障各项天线性能指标的前提下，实现最优的空间布局。
● 毫米波雷达验证：针对自动驾驶雷达，仿真其拓扑结构、天线性能，并精确评估雷达罩对天线辐射特性的影响。
5. 整车级系统仿真
● 整车EMC测试：支持对整车的辐射发射水平及抗扰度进行系统级仿真验证。
● 人体暴露评估：精确计算和评估车内电磁场对人体健康的影响，确保车辆符合相关安全法规。
三、 核心要点问答总结（Q&A）
Q1：CST Studio Suite 包含哪些核心子软件？能解决什么级别的设计需求？
A： CST Studio Suite 包含微波工作室、设计工作室、印制电路板工作室、电缆工作室、电磁工作室、粒子工作室以及多物理场工作室共7大核心模块。它能够满足用户从微观芯片级到宏观系统级的全链路电磁与多物理场设计需求。
Q2：在新能源汽车的电驱系统EMC设计中，CST能发挥什么作用？
A： CST能够精确仿真瞬变电压通过共用电源向其他电子系统耦合的传导干扰，评估各模块间的相互干扰情况，并预测高压电缆的辐射发射情况，从而帮助工程师在设计早期规避电磁兼容风险。
Q3：针对车载天线与雷达系统，CST提供了哪些具体的仿真支持？
A： CST支持多种形态的玻璃天线（如内嵌金属丝、印刷天线等）性能评估；能够分析多天线间的互耦效应以优化空间布局；还能针对毫米波雷达仿真其拓扑结构、天线性能以及雷达罩对天线性能的影响。
Q4：引入CST进行线缆线束的EMC仿真，能为车企带来哪些实际收益？
A： 通过仿真车内线束的电磁辐射情况，工程师可以提前评估是否需要增加屏蔽措施。这能在研发早期发现问题，大幅减少后期物理样机的整改工作量，从而有效降低研发成本并缩短上市周期。
