CST Studio Suite：全频段电磁与多物理场协同仿真平台
添加HanTop-MKT，获取正版CST电磁仿真软件价格

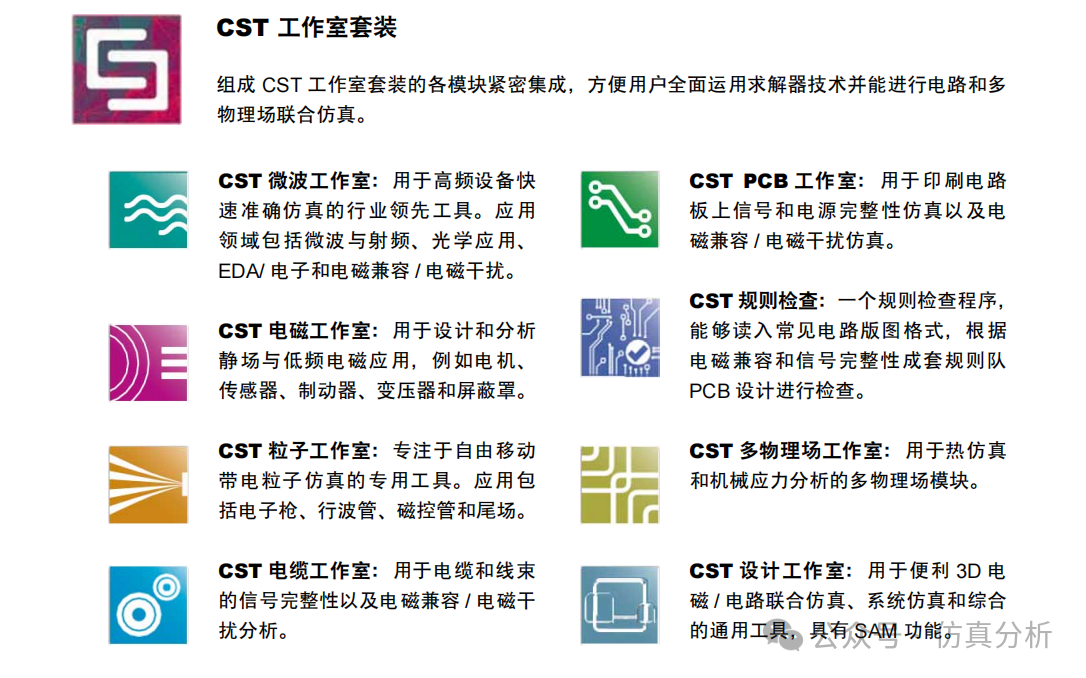

一、 平台概述与核心架构
作为业界领先的数值仿真工具，CST Studio Suite（CST工作室套装）为3D电磁、电路、热力学及结构应力设计工程师提供了一套高度集成的专业解决方案。该平台最大的亮点在于其统一的用户界面设计，所有子模块均无缝集成于同一操作环境中，用户不仅可以快速切换，还能同时打开多个模块并并行提交计算任务。
在底层算法上，CST覆盖了从直流到光学频段的整个电磁频谱，提供完备的时域与频域全波算法。针对系统级与部件级的复杂设计，CST通过其强大的协同仿真机制，打破了传统单一物理场分析的壁垒。
二、 核心协同仿真能力
CST平台通过各子模块间的深度联动，能够精准解决复杂的交叉物理场问题，其核心协同仿真能力主要体现在以下六个方面：
场路同步协同仿真：借助CST设计工作室（CST DS），可实现无源3D电磁场与有源电路的无缝纯瞬态同步仿真，以及经典的频域异步协同仿真。电场/磁场与电压/电流在微波工作室与设计工作室之间即时转换，极大提升了多端口非线性高频结构的仿真效率。
电磁-热-结构多物理场耦合：通过CST多物理场工作室（CST MPS），能够精准计算由电磁欧姆极化损耗及粒子沉积产生的热场，并进一步分析热效应导致的结构形变。
高低频电磁无缝衔接：CST微波工作室（MWS）与电磁工作室（EMS）可无缝协同，用于仿真在电磁铁或永磁体偏置条件下的饱和与非饱和铁氧体环流器。
带电粒子动力学分析：在CST粒子工作室（PS）中，能够精确仿真带电粒子在静场与时变电磁场共同作用下的自洽相对论运动状态。
三维环境下的PCB辐射分析：CST微波工作室支持对三维PCB板空间电流在实际三维环境下的电磁辐射（EMI）进行高精度分析。
系统级线束EMC评估：通过设计工作室（DS）与电缆工作室（CS）的无缝协同，可高效完成系统级线缆线束的电磁辐射与敏感度仿真。
三、 自动化与系统级装配建模（SAM）
CST设计工作室（CST DS）不仅是电路仿真工具，更是整个套装的系统装配建模（SAM）总控中心。在进行CST MWS、PCBS、CS、EMS或PS仿真时，系统会自动生成伴随的CST DS模块，用于多模块（电磁场、电路、热、力学）的系统级装配仿真。
此外，CST设计环境内嵌了强大的优化器，支持单模块或多模块的独立与并行优化。在自动化与扩展性方面，平台支持通过VBA语言和COM/DCOM接口控制仿真任务，并提供批处理提交工具及局域网分布式仿真功能，为大规模复杂工程提供了强大的算力调度支持。
