如何在SOLIDWORKS 模型上刻字 | 操作视频
编辑： 发表时间：2018-9-22 12:04:45 浏览次数：

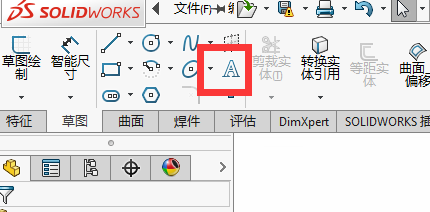

SOLIDWORKS 除了可以绘制模型之外，还可以针对在模型上的功能进行刻字，可以真实的模拟出一些实际场景。而这个功能使用起来也非常简单，首先我们打开我们要刻字的模型。然后在草图中找到【文字】功能。
点击后选择字体生成的平面，需要在哪里刻字就点击平面。选择可以被约束的曲线，也可以在这个面上事先做一条曲线。

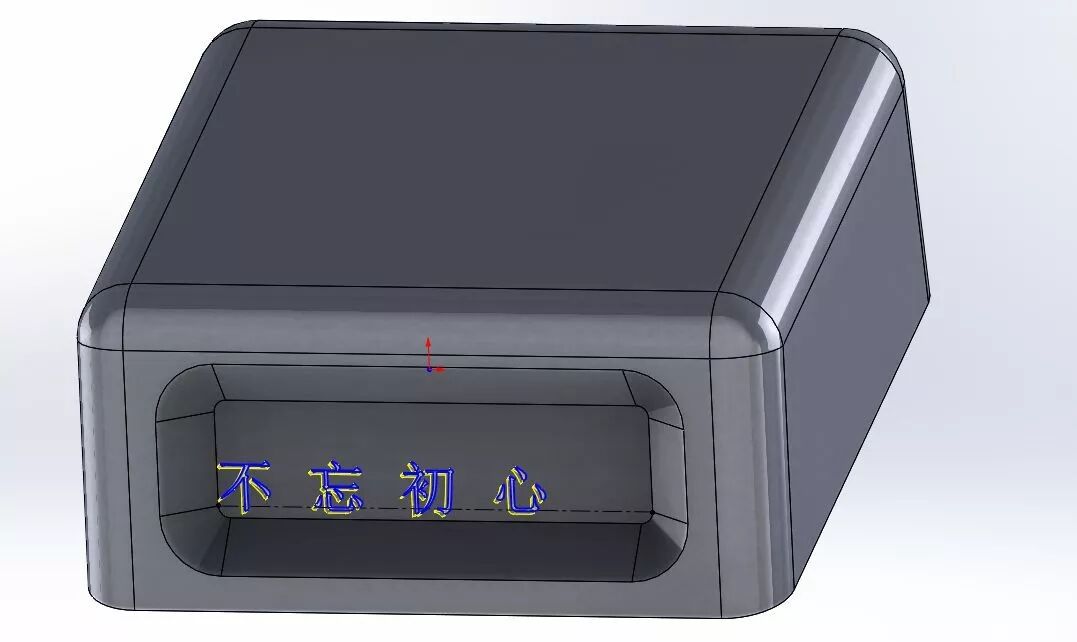

然后在文字框内，输入要刻字的内容，在这里我们输入不忘初心四个字，可以很清楚的看到，四个字的位置并不是我们想要的。

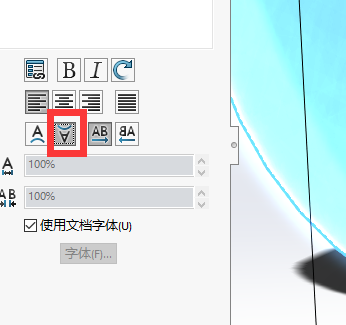

首先是点击下图这个符号对字体的方向进行翻转。

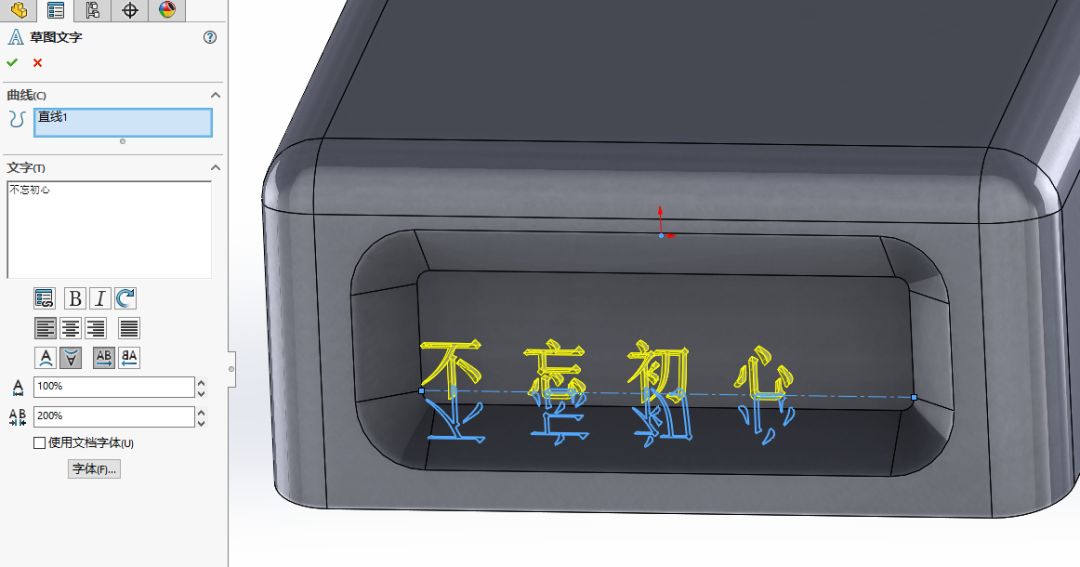

然后再将图中【使用文档字体】前的对勾去掉，这样可以对字体的宽度和字体间距进行调整。

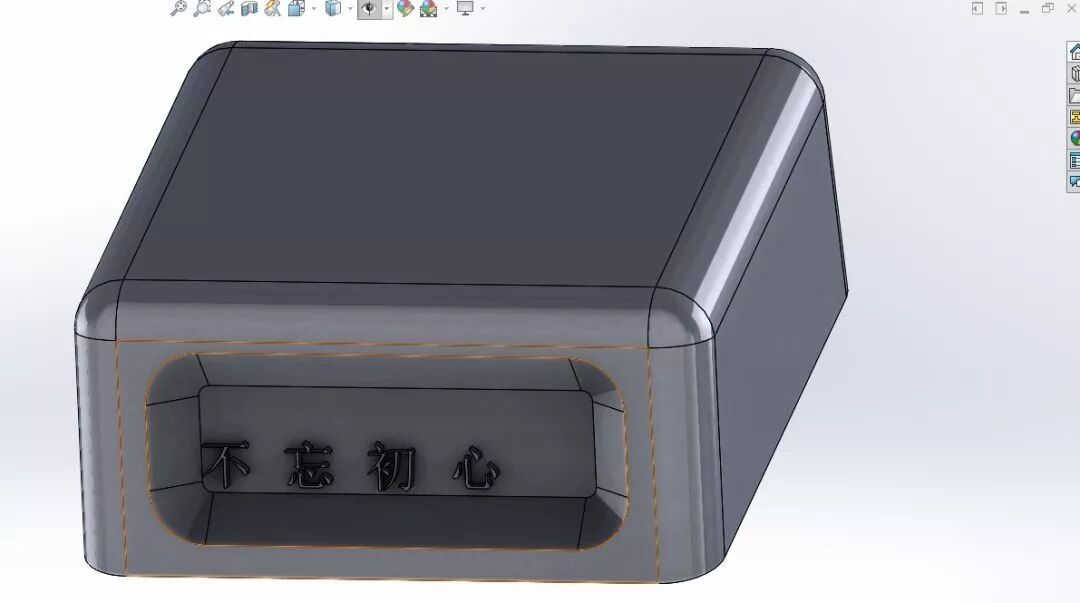

我们将字体宽度设定在100%，将字体间距设定在200%，并将字体设置成宋体，一号字体后，看看效果。
在产品模型上刻字会经常用到，这些操作技巧你都掌握了吗，快来点开视频试试吧！
