很多从事塑料制品产业的工程师，每天都在面对如何提高配合精度的问题，特别是扣合的精度。通常情况下扣合类结构采用分开建立扣与槽的形式，该方式已经无法满足当前环境下设计的需要，当然在SOLIDWORKS中此类问题很早之前就已经被考虑并给出了完善的解决方案。

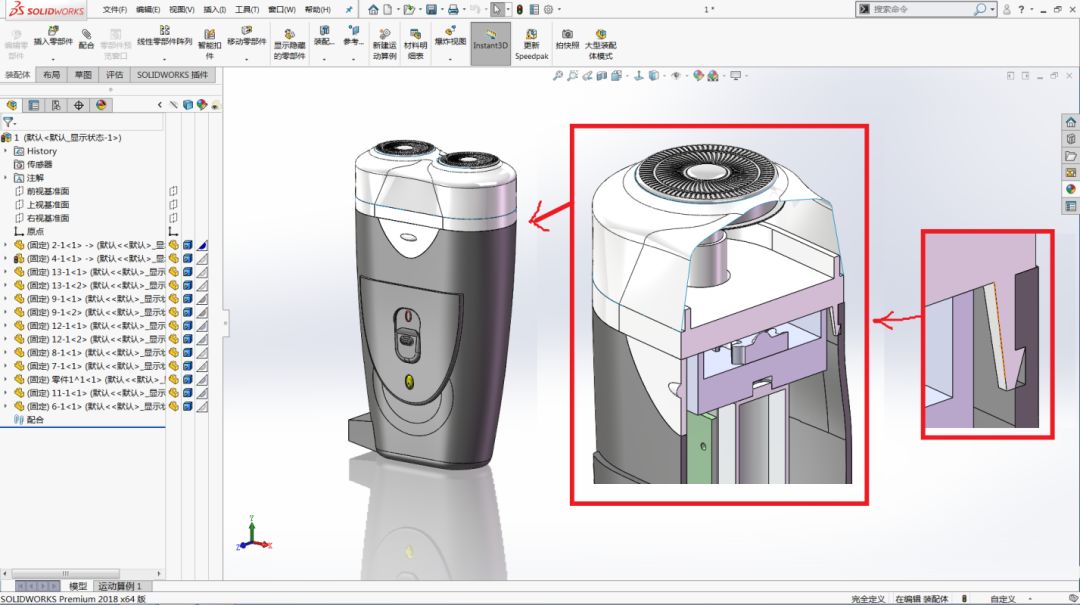

使用SOLIDWORKS扣合特征，采用关联的设计方式，保证精度的同时还提高了设计效率和降低出错的可能性。通过剃须刀外壳扣合结构的建立过程来展示，弹簧扣特征是如何进行添加操作的。

关键步骤：

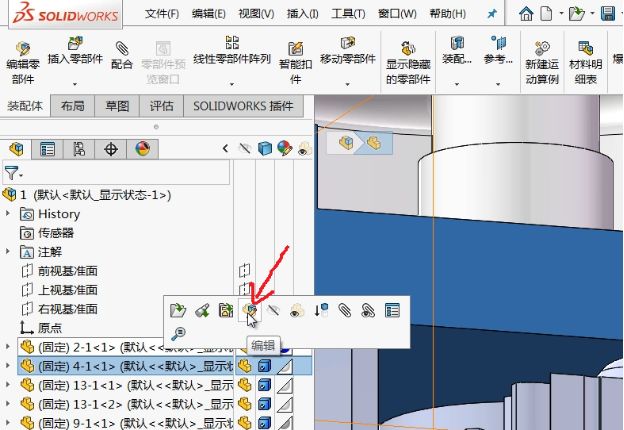

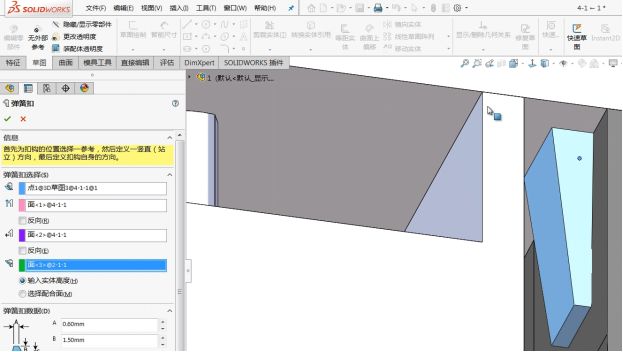

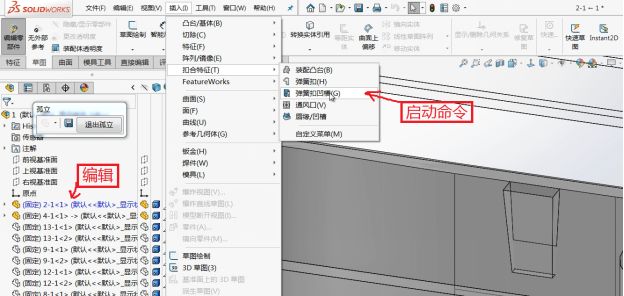

1.在装配体中直接对模型进行编辑，并通过“插入”→“扣合特征”→“弹簧扣”直接建立扣的结构，如下图所示。

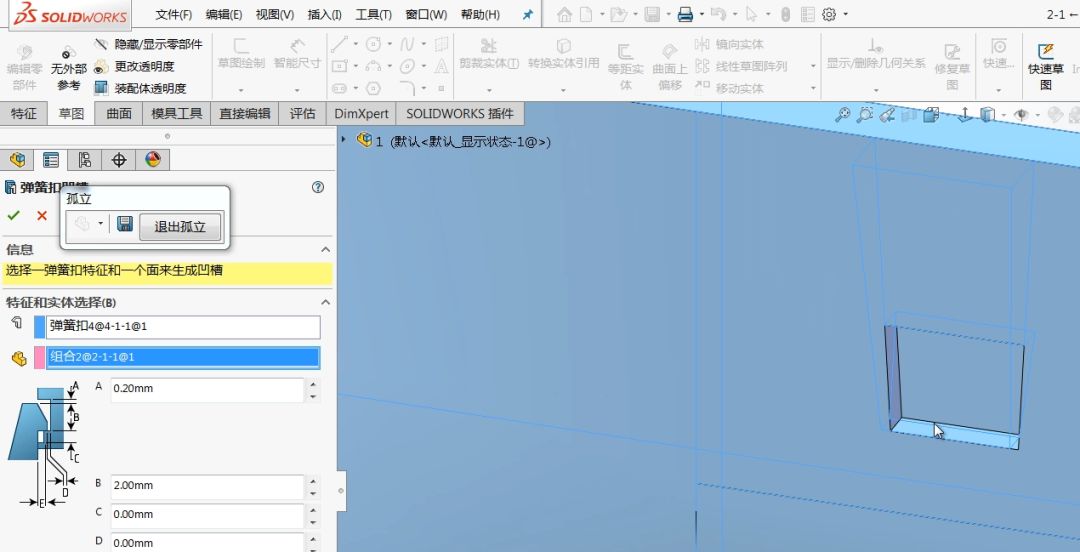

2.槽的建立也采用在装配体中编辑零件的关联设计方式来实现，软件通过对于扣特征的参数识别，可以直接生成对应的结构。

产品都有其独有的特征，在设计过程中，选择合适的建模方式，能够帮助我们提高设计效率。SOLIDWORKS弹簧扣特征可以帮助我们省去繁琐的建模过程，点击下方视频文件查看详细操作。
